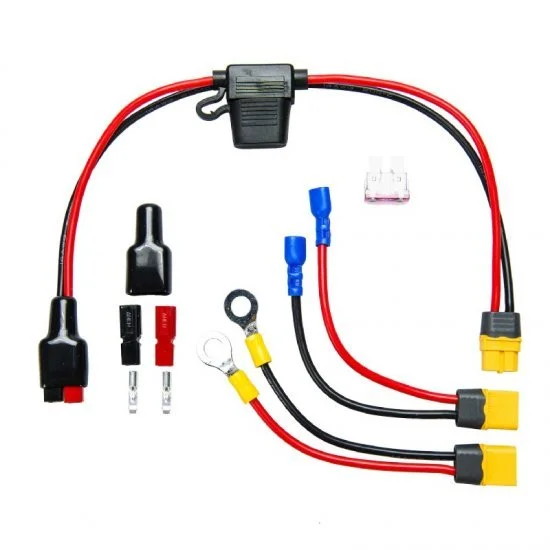

Rebelcell Quick Connect Fishfinder Universal Cable

Quick Connect Kabel für Echolot mit integrierter Inline-Sicherung (3A/5A).
Für eine sichere 1-Klick-Verbindung zwischen 12V Rebelcell Akku und Echolot.

Eigenschaften:

• 3 x 4mm2 Anschlusskabel:

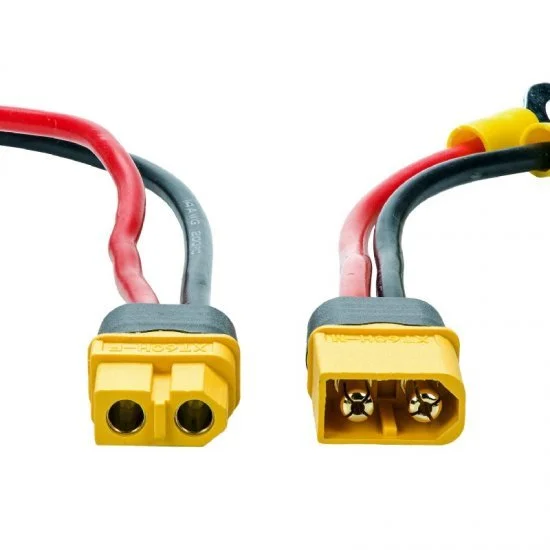

• 40 cm Länge mit XT60 Stecker und ANEN (rot/schwarz) PA-45 Stecker
• 10 cm mit XT60 und M8 Kabelösen
• 10 cm mit XT60 und Faston-Stecker
• Integrierte Inline-3-A-Sicherung + separater ANEN PA-45-Stecker für Geräte

Installation und Verwendung:

1. Wählen Sie je nach Batterie Kabel B (mit M8-Augen) oder C (mit Faston-Steckern) und schließen Sie es an die Batterie an. Klicken Sie dann die andere Seite mit gelbem XT60-Stecker auf den XT60-Stecker auf den entsprechenden XT60-Stecker auf Kabel A.

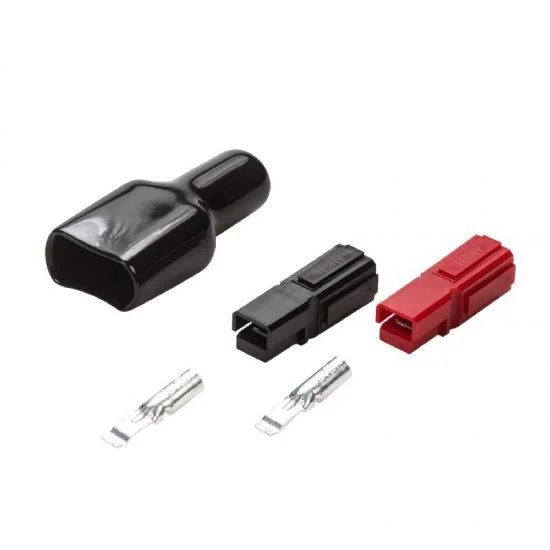

2. Dann muss der separate ANEN-Stecker am Tiefenbegrenzer befestigt werden.
3. Crimpen Sie die Silberkontakte (verwenden Sie ein unisoliertes AMP-Crimpwerkzeug) an die Kabel des Tiefenmessers. Stecken Sie die Kontakte nach dem Crimpen in die roten (für +) und schwarzen (für -) Anschlüsse, bis sie „klicken“. Die Kontakte sind jetzt gesichert und können nicht getrennt werden. Schieben Sie den roten und schwarzen Teil mit der schwarzen Abdeckung an seinen Platz und klicken Sie ihn in den Stecker des Quick Connect FF-Kabels.
4. Nur mit Echolot oder anderen geeigneten 12-V-Geräten verwenden (mit einer maximalen Stromaufnahme von 10 Ampere). Verwenden Sie die entsprechende Sicherung.
5. Enthält eine 3- und eine 5-Ampere-Sicherung.
