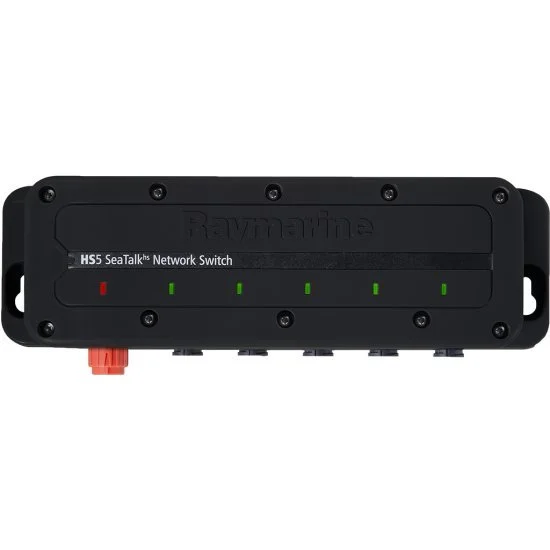

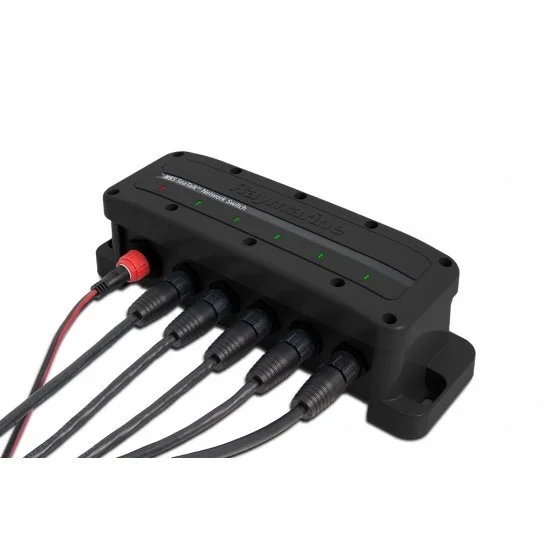

Raymarine Axiom HS5 RayNet Network Switch

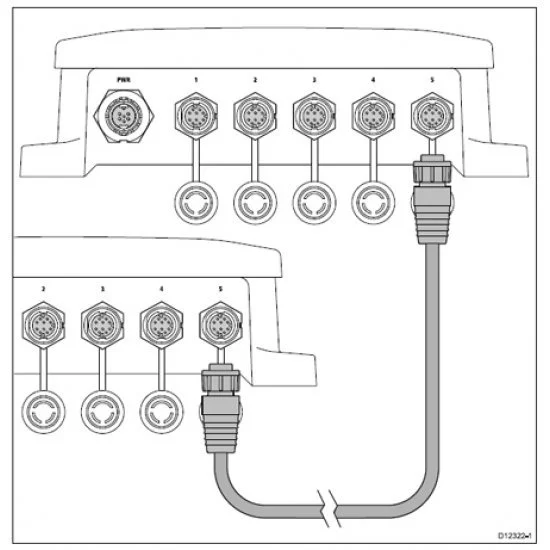

Die SeaTalk-Daten werden über den HS5-Switch schnell mit anderen SeaTalk-Geräten geteilt. Kartografie-, Radar- und Sonardaten werden über das SeaTalk-Netzwerk mit kompatiblen Displays geteilt. Systeme mit mehr als 5 SeaTalkhs-Geräten benötigen mehr als einen Netzwerk-Switch. Netzwerk-Switches lassen sich nach dem Prinzip des Daisy-Chaining einfach verketten. Dazu verfügt der HS5-Switch über einen speziellen Highspeed-Port (1 Gbit/s) zur Anbindung an einen zweiten Switch. Dadurch bleibt die volle Datenbandbreite im System erhalten. Jeder Switch verfügt über einen Highspeed-Port (Port 5), sodass maximal zwei HS-5 die 1-GBit/sec-Verbindung nutzen können. Jeder nachfolgende HS-5 kann über den Standardport (100 MBit/sec) angeschlossen werden. Hinweis: Es können maximal 25 SeaTalkhs-Geräte in einem System verbunden werden.

• Abmessungen 252,5 mm (L) x 88,6 mm (B) x 75 mm (H)
• Nennversorgungsspannung 12 oder 24 VDC
• Betriebsspannungsbereich 9 – 32 VDC
• Verbrauch
• Betriebstemperatur = -25 ºC bis +55 ºC (-13 ºF bis 131 ºF)
• Umgebungstemperatur = -25 ºC bis +70 ºC (-13 ºF bis 158 ºF)
• Relative Luftfeuchtigkeit: max. 93 % RHD
• Wasserdicht nach IPX6
• Unterstützte Verbindungsprotokolle SeaTalkhs
• Unterstützte Datenraten 10 Mbit/s 100 Mbit/s 1000 Mbit/s
